Mi az a gyorsan nyíló, gyorsan tisztító forgószelep?
A gyorsan nyitható, gyorsan tisztító forgószelep egy speciális típusú forgó légzsilip vagy forgó adagolószelep, amelyet olyan alkalmazásokhoz terveztek, ahol a belső tisztításhoz való gyors hozzáférés és a megbízható ömlesztett anyagkezelés kritikus működési követelmény. Ellentétben a hagyományos forgószelepekkel, amelyek karbantartásához alaposan szét kell szerelni, ez a kialakítás szerszámmentes vagy minimális szerszámnyi nyitási mechanizmust tartalmaz, amely lehetővé teszi a kezelők számára, hogy perceken belül hozzáférjenek a rotorhoz, a házhoz és a tömítőfelületekhez. Ez különösen értékessé teszi a szelepet azokban az iparágakban, ahol a higiéniai előírások szigorúak, a gyártási leállások költségesek, vagy ahol gyakran történik termékcsere.
Maga a forgószelep úgy működik, hogy egy hengeres ház belsejében forgó többlapátos rotort használ, hogy adagoljon vagy szállítson ömlesztett szilárd anyagokat, port vagy granulátumot egyik nyomászónából a másikba – jellemzően garatból vagy silóból egy pneumatikus szállítósorba vagy csomagolórendszerbe. A „gyorstisztítás” funkció a szabványos forgószelepek egyik legmaradandóbb működési kihívását oldja meg: a belső üreg, a rotorzsebek és a véglemezek alapos tisztításának nehézségét anélkül, hogy a teljes egységet eltávolítanák a csővezetékből.
Hogyan működik a gyorsnyitó mechanizmus
Ennek a szeleptípusnak a meghatározó műszaki jellemzője a ház kialakítása. A teljesen lezárt, csavarozott burkolat helyett, amely teljes eltávolítást igényel, hogy hozzáférjen a rotorhoz, gyorsan nyitható gyorstisztító forgószelepek használja a több hozzáférési konfiguráció egyikét:
- Osztott ház kialakítása: A hengeres test két félre van osztva - jellemzően felső és alsó -, amelyeket gyorskioldó bilincsek, karok vagy csuklós záróelemek kapcsolnak össze. A bilincsek kioldása lehetővé teszi, hogy az alsó fele kinyíljon vagy leessen, teljesen szabaddá téve a rotort anélkül, hogy megzavarná a bemeneti vagy kimeneti csatlakozásokat.

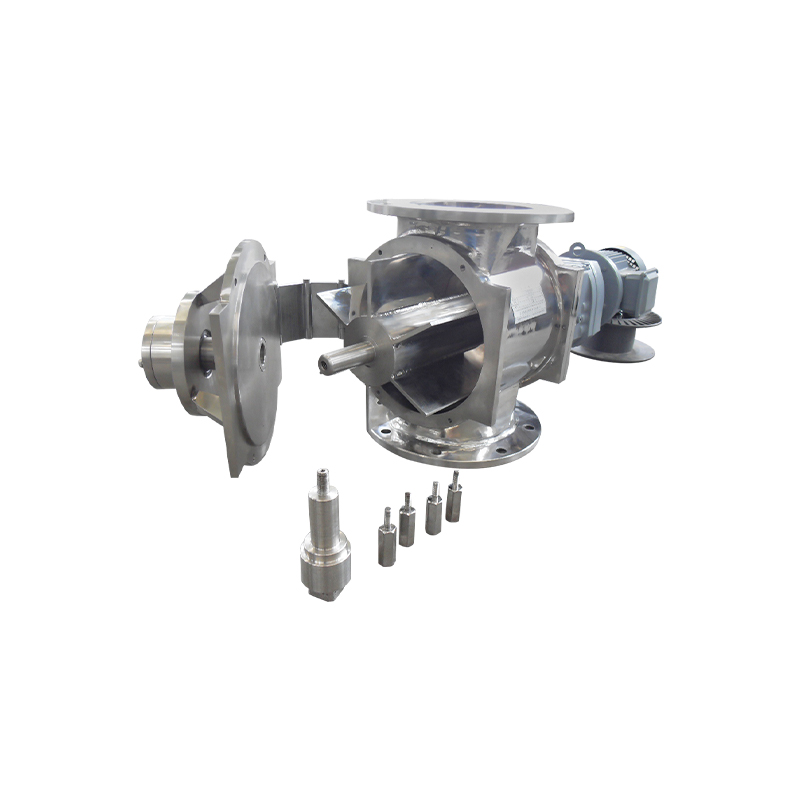

- Kihajtható rotor kialakítás: A szelep egyik oldalán lévő véglemez csuklós reteszelőgyűrűvel vagy bajonettcsavarral van rögzítve. A gyűrű feloldása lehetővé teszi, hogy a véglemez és a rotor egység egyetlen egységként kifelé csússzon vagy kilengjen, így teljes hozzáférést biztosít a rotor zsebeihez és a ház furatához.
- Kihúzható rotor kialakítás: A rotor egy tengelyre van felszerelve, amely néhány rögzítőelem meglazítása után axiálisan kivehető a házból, így a rotor eltávolítható, és nem a helyén, hanem egy munkapadon ellenőrizhető vagy tisztítható.
Ezen mechanizmusok mindegyike úgy van kialakítva, hogy minimalizálja a szelep leállítása és a belső alkatrészek hozzáférhetővé tétele közötti időt. A jól megtervezett modellekben a teljes forgórész expozíció kevesebb mint öt perc alatt elérhető speciális szerszámok nélkül, ami jelentős előnyt jelent a hagyományos kialakításokhoz képest, amelyek egyórás vagy több mechanikai munkát igényelnek.
Főbb szerkezeti összetevők és funkcióik
A gyorsan nyitható, gyorsan tisztító forgószelep belső anatómiájának megértése segít a karbantartó csapatoknak a berendezés helyes kezelésében és a megfelelő cserealkatrészek kiválasztásában.
Rotor szerelvény
A forgórész a szelep szíve. Egy központi tengelyből áll, sugárirányban elhelyezett lapátokkal vagy lapátokkal, amelyek zsebeket képeznek az anyag rögzítéséhez és adagolásához. A gyorstisztítású modellekben a rotort jellemzően a tűréshatárok zárására gyártják, és nyitott végű vagy félig nyitott zsebes kialakításúak lehetnek, amelyek csökkentik az anyag felhalmozódását a sarkokban. A rotorok gyakran rozsdamentes acélból készülnek, és kopásálló polimerekből, például UHMWPE-ből vagy PEEK-ből készült eltávolítható lapátvégekkel rendelkezhetnek, amelyek egyenként cserélhetők a teljes rotor cseréje nélkül.
Ház és véglapok
A ház alkotja a hengeres üreget, amelyben a forgórész forog. Gyorsan nyitható kiviteleknél a ház precíziósan megmunkált illeszkedő felületeket tartalmaz a felosztási vonal mentén vagy a véglemez határfelületén, hogy zárt állapotban is megbízható tömítést biztosítson. A véglemezek tartalmazzák a csapágyüléseket, a tengelytömítéseket és néha az öblítőlevegő csatlakozásokat. A gyorstisztítású modellekben a véglapokat gyors eltávolításra tervezték, gyakran egyetlen zárógyűrűvel rögzítik, nem pedig több különálló csavarral.
Tömítőrendszer
A tengelytömítések megakadályozzák, hogy a finom por a forgórész tengelye mentén a csapágyakba és a sebességváltóba vándoroljon. Ennek a szelepnek a higiénikus változataiban a tömítések gyakran ajakos tömítések vagy mechanikus tömítések FDA-kompatibilis anyagokból, például szilikonból vagy EPDM-ből. Egyes modellek öblítőlevegő csatlakozást tartalmaznak, amely tiszta sűrített levegőt vezet be a tengelytömítési zónába, így pozitív nyomású gátat hoz létre, és távol tartja a termék szennyeződését a csapágyházakban.
Építési anyagok
A gyorsan nyitható, gyorsan tisztító forgószelepek anyagának kiválasztása a kezelt terméktől, a szabályozási követelményektől és az alkalmazott tisztítási módszertől függ. A leggyakoribb konfigurációkat az alábbiakban ismertetjük:
| Összetevő | Közös anyag | Alkalmazási kontextus |
| Lakás | 316L rozsdamentes acél | Élelmiszer, gyógyszer, finom vegyszer |
| Rotor | 304 vagy 316L rozsdamentes acél | Higiénikus és korrózióálló szolgáltatás |
| Rotorcsúcs tömítések | UHMWPE, PEEK vagy PTFE | Kopáskritikus vagy kopásálló anyagok |
| Tengelytömítések | Szilikon, EPDM vagy Viton | FDA-kompatibilis vagy vegyszerálló szolgáltatás |
| Lakás (industrial) | Öntöttvas vagy szénacél | Cement, ásványok, általános ömlesztett szilárd anyagok |
Gyógyszerészeti és élelmiszeripari alkalmazások esetén a belső felületeket általában 0,8 µm vagy annál nagyobb Ra értékre készítik, és minden termékkel érintkező anyagnak meg kell felelnie az olyan szabványoknak, mint az FDA 21 CFR, a 10/2011 EU-rendelet vagy az EHEDG irányelvek. A felület ilyen szintű minősége megakadályozza a mikrobiális növekedést, és sokkal hatékonyabbá teszi a nedves tisztítást.
Ezzel a szelepkonstrukcióval kompatibilis tisztítási módszerek
A gyors tisztítás megjelölés arra utal, hogy a szelep kompatibilis a szisztematikus tisztítási protokollokkal, nem csak egy gyors letörléssel. Az iparágtól és a terméktől függően többféle tisztítási módszert alkalmaznak:
Vegytisztítás
Szárazporos alkalmazásoknál, ahol kerülni kell a nedvességet, a rotort eltávolítják és sűrített levegővel, kefével vagy vákuumberendezéssel megtisztítják. A nyitott ház lehetővé teszi, hogy a kezelő minden belső felületet alaposan elérjen. Ez gyakori a malom-, fűszer- és speciális vegyiparban.
Nedves tisztítás és CIP
Az élelmiszer-feldolgozás és a gyógyszergyártás során a szelepeket gyakran a helyükön (CIP) tisztítják forró vízzel, tisztítószerekkel vagy fertőtlenítőszerekkel. A CIP-kompatibilitásra tervezett, gyorsan nyitható, gyorsan tisztító forgószelepek sima belső furatokkal rendelkeznek, nincsenek holt zónák, ahol folyadék gyűlhet össze, és leeresztőnyílások teszik lehetővé a teljes öblítést. Felbontás után az egyes komponensek is alámeríthetők és ultrahangos fürdőben tisztíthatók az alapos fertőtlenítés érdekében.
Gőzsterilizálás
Bizonyos gyógyszerészeti és biológiai feldolgozási alkalmazásokhoz gőzzel végzett sterilizálás (SIP) szükséges. A SIP-szolgáltatásra minősített szelepek teljes egészében olyan anyagokból készülnek, amelyek ellenállnak az ismételt gőzciklusoknak 121°C és 134°C között vetemedés, tömítésromlás vagy méretváltozás nélkül. Ezzel szükségtelenné válik a szelep eltávolítása az autokláv sterilizáláshoz.
Iparágak és alkalmazások, ahol ez a szelep kiváló
A gyorsan nyitható, gyorsan tisztító forgószelepek nem réstermékek – az iparágak széles skáláját szolgálják ki, ahol az anyagkezelés tisztaságának és a működési hatékonyságnak együtt kell léteznie.
- Étel és ital feldolgozás: A liszt, cukor, kakaó, tejpor, fűszerek és kávé kezelése szigorú allergén- és keresztszennyeződés-ellenőrzést igényel. A termékfuttatások közötti gyors tisztítás elengedhetetlen a megfelelőség és az élelmiszerbiztonság érdekében.
- Gyógyszergyártás: A gyógyszerészeti hatóanyagok (API-k) és segédanyagok validált tisztítási eljárásokat igényelnek. A gyors hozzáférésű kialakítás lehetővé teszi a teljes szemrevételezést és a mintavételezést a tisztítás hatékonyságának ellenőrzése érdekében.
- Élelmiszer- és táplálékkiegészítő gyártás: A gyakori SKU-változtatások, a szigorú GMP-követelmények és a finom porkezelés miatt a gyorsan tisztító forgószelepek a standard választás ebben a szektorban.
- Vegyi feldolgozás: A reaktív vagy veszélyes vegyi anyagok alapos tisztítást igényelnek a keresztszennyeződés elkerülése érdekében. A szelep gyors szétszerelésének és ellenőrzésének képessége támogatja a biztonságos kezelési protokollokat.
- Műanyagok és keverékek: A színváltozások és a gyantaátmenetek előnyösek a gyors tisztítási ciklusoknak, amelyek minimalizálják a gyártási időveszteséget a készítményváltások között.
- Takarmány és mezőgazdaság: A több összetevőből álló takarmánygyártás gyors öblítést tesz szükségessé a tételek között a táplálkozási pontosság megőrzése és az összetevők átvitelének megakadályozása érdekében.
Vásárlás előtt értékelendő teljesítményspecifikációk
A megfelelő gyorsan nyitható, gyorstisztító forgószelep kiválasztása megköveteli mind a folyamat körülményeinek, mind a tisztítási követelmények alapos felmérését. A következő előírásokat kell meghatározni és közölni a szállítóval:
- Rotor átmérője és hossza: Meghatározza a fordulatonkénti térfogati kapacitást és a szelep fizikai méretét. Az általános átmérők 100 mm-től 600 mm-ig terjednek az ipari alkalmazásokhoz.
- A rotor sebessége és teljesítménye: Jellemzően fordulatszámban és térfogatáramban fejezik ki (m³/h vagy ft³/perc). A forgórész geometriájának, a sebességnek és az anyag térfogatsűrűségének kombinációja határozza meg a tényleges tömegáramot.
- Nyomáskülönbség minősítés: A szelepnek kezelnie kell a nyomáskülönbséget a bemenet (gravitációs vagy pozitív nyomás) és a kimenet között (pneumatikus szállítóvezeték nyomása) anélkül, hogy túlzott mennyiségű levegő szivárogna a forgórészen túl.
- Hajtás elrendezése: A közvetlen meghajtás, szíjhajtás vagy hajtóműves motor konfigurációk befolyásolják a beépítési helyet és a karbantartáshoz való hozzáférést. A meghajtót úgy kell elhelyezni, hogy ne akadályozza a gyorsnyitó mechanizmust.
- Tisztítási tanúsítvány: Szabályozott iparágak esetén kérjen olyan dokumentációt, amely megerősíti, hogy a szelep kialakítása CIP vagy SIP kompatibilitásra érvényes, és hogy a felületi minőség megfelel a megadott Ra értékeknek.
- ATEX vagy robbanásbiztos minősítés: Éghető porok vagy gyúlékony porok kezelésekor a szelepet a 2014/34/EU ATEX-irányelv vagy az azzal egyenértékű szabvány szerint robbanásveszélyes környezetben való használatra minősítették és tanúsítják.
Karbantartási előnyök és teljes fenntartási költség
A gyorsan nyitható, gyorsan tisztító forgószelep működési előnyei jóval túlmutatnak a tisztítás kényelmén. A teljes birtoklási költség szempontjából ezek a szelepek mérhető előnyöket kínálnak a hagyományos kivitelekkel szemben. A csökkentett tisztítási idő közvetlenül rövidebb gyártási leállást eredményez – a nagy áteresztőképességű élelmiszer- vagy gyógyszeripari létesítményekben akár 30 perc megtakarítás is műszakonkénti tisztítási ciklusonként több száz gyártási órát nyerhet vissza évente.
Az a képesség, hogy minden tisztítási ciklus során alapos szemrevételezést végeznek, azt is jelenti, hogy a rotorcsúcsok, a tömítések és a ház furatfelületeinek kopása korán észlelhető, még mielőtt az mérési eltolódást, túlzott levegőszivárgást vagy termékszennyeződést okozna. Ez az előrejelző karbantartási képesség csökkenti a nem tervezett leállások valószínűségét és meghosszabbítja a szelep teljes élettartamát. Az egyes elhasználódott alkatrészek – például a rotorcsúcsok vagy tengelytömítések – cseréje egyszerű, amint a gyorsnyitó mechanizmus lehetővé teszi a hozzáférést, így elkerülhető a teljes szelepegység idő előtti cseréje.
Ha összehasonlítjuk a tőkeköltséget egy standard forgószeleppel, a gyorsan nyitható modell magasabb kezdeti árat tartalmaz. Mindazonáltal, ha figyelembe vesszük a tisztításhoz szükséges munkaerőköltségeket, a karbantartási leállási költségeket és a szabályozásnak való megfelelés ellenőrzésének költségeit, az életciklus-gazdaságosság következetesen a gyors tisztítást részesíti előnyben minden olyan alkalmazásban, amely gyakori vagy hitelesített tisztítási időközöket igényel.
